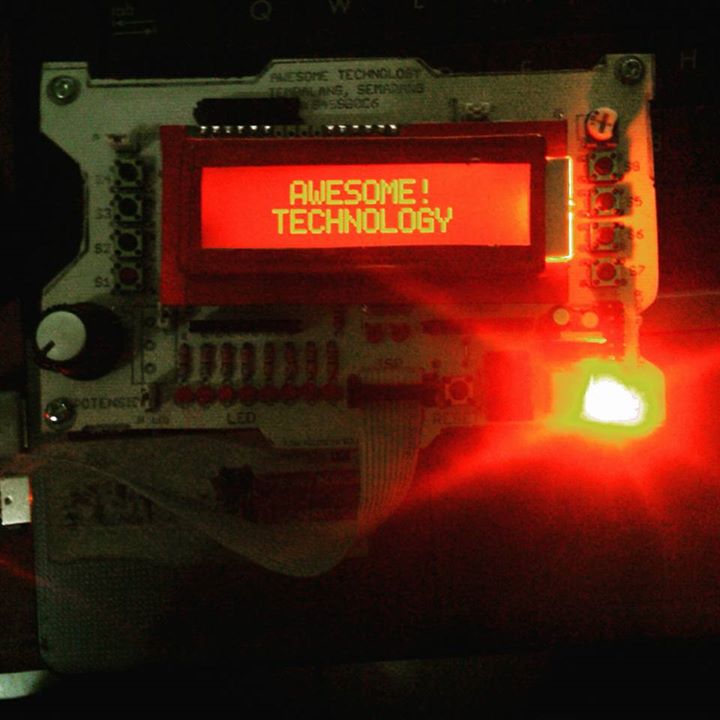

• LCD 16X2
• ATMEGA16
• Downloader
• Potensio
• Push Button
• LED
• Hard Copy Modul (Masih Proses)
• CD (masih proses)

Harga Rp 300.000,-
PM for Price
Hubungi Via Facebook  https://www.facebook.com/arsyad.rahmana

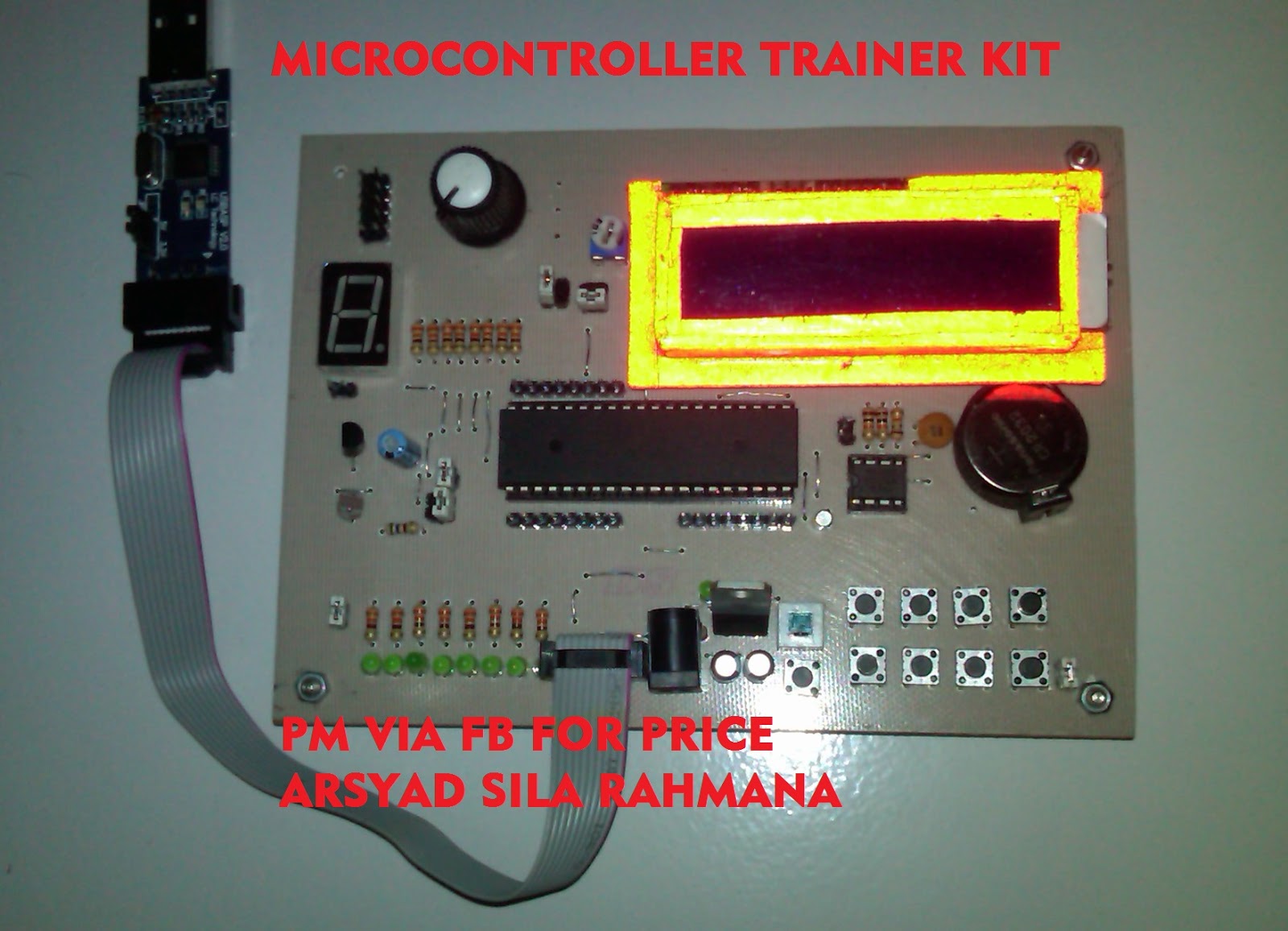

Spesifikasi:

• Atmega16
• Xtal 16MHz
• LCD 16x2
• USB Downloader
• 7Segment
•  Potensio 10k
•   LM35
• LDR
• RTC
• Buzzer
• LED
• Push Button

• Trainer kit
• Downloader
• Buku dan cd masih dalam proses pengerjaan

Gardu Induk (GI) merupakan bagian yang tak terpisahkan dari saluran transmisi distribusi listrik.Dimana suatu system tenaga yang dipusatkan pada suatu tempat berisi saluran transmisi dan distribusi,perlengkapan hubung bagi,transfomator, dan peralatan pengaman serta peralatan control.  Sistem tenaga listrik Jawa Bali Tahun 2010 Jumlah Gardu Induk sebanyak 435 dengan 24 Gardu Induk tegangan Ekstra Tinggi (GITET) 500 kV, 310 GI 150 kV, 101 GI 70 kV.
Fungsi utama dari gardu induk :

1. Untuk mengatur aliran daya listrik dari saluran transmisi ke saluran transmisi lainnya yang kemudian didistribusikan ke konsumen
2. Sebagai tempat control
3. Sebagai pengaman operasi system
4. Sebagai tempat untuk menurunkan tegangan transmisi menjadi tegangan distribusi

Oleh karena itu,jika dilihat dari segi manfaat dan kegunaan dari gardu induk itu sendiri,maka peralatan dan komponen dari gardu induk harus memiliki keandalan yang tinggi serta kualitas yang tidak diragukan lagi,atau dapat dikatakan harus Optimal dalam kinerjanya sehingga masyarakat sebagai konsumen tidak merasa dirugikan oleh kinerjanya.OLeh karena itu,sesuatu yang berhubungan dengan rekonstruksi pembangunan gardu induk harus memiliki syarat-syarat yang berlaku dan pembanguna gardu induk harus diperhatikan besarnya beban.Maka prencanaan suatu gardu induk harus memenuhi persyaratan sebagai berikut

1. Operasi,yaitu dalam segi perawatan dan perbaikan mudah
2. Flexsibel
3. Konstruksi sederhana dan Kuat
4. Memiliki tingkat keandalan dan daya guna yang tinggi
5. Memiliki tingkat keamanan yang tinggi

 Perlengkapan Gardu Induk

1. Lightning Arrester  /   LA
2. Transformator instrument atau Transformator ukur
3. Transformator Tegangan Transformator Arus.
4. Transformator Bantu (Auxilliary Transformator).
5. Sakelar Pemisah (PMS) atau Disconnecting Switch (DS).
6. Sakelar Pemutus Tenaga (PMT) atau Circuit Breaker (CB).
7. Sakelar Pentanahan atau Earthing Switch.
8. Peralatan SCADA dan Telekomunikasi
9. Rele Proteksi dan Papan Alarm (Announciator).
10. Kompensator.

Sedangkan berdasarkan rekonstruksi letak pemasangan gardu induk,maka gardu induk dapat dibedakan atas :

1. Gardu Induk jenis pasang dalam :
2. Gardu Induk jenis pasang luar
3. Gardu Induk jenis setengah pasang luar
4. Gardu Induk jenis pasang bawah Tanah
5. Gardu Induk jenis Mobil

Gardu Induk jenis pasang luar adalah Gardu Induk yang terdiri dari peralatan tinggi pasang luar,misalnya Transformator, peralatan penghubung (switch gear) yang mempunyai peralatan control pasang dalam seperti meja penghubung (switch board).Pada umumnya,gardu induk untuk transmisi yang mempunyai kondensator pasangan dalam dan sisi tersier trafo utama dan trafo pasangan dalam disebut juga sebagai pasangan luar.Jenis gardu ini memerlukan tanah yang luas akan tetapi biaya konstruksinya murah dan pendinginnya mudah Oleh karena itu biasanya gardu induk jenis ini dipasang dipinggiran kota.
Gardu Induk jenis pasang dalam adalah semua komponen yang berada pada gardu induk terpasang didalam,meskipun ada beberapa sejumlah kecil peralatan terpasang diluar.Gardu induk ini dipakai dipusat kota,dimana harga suatu lokasi sangat tidak relevan (mahal) dan biasa digunakan untuk menghindari kebakaran dan gangguan suara
Gardu Induk jenis pasang setengah pasang luar adalah gardu induk yang sebagian dari peralatan tegaangan tingginya terpasang didalam gedung.Gardu ini juga dapat dikatakan sebagai jenis setengah pasang dalam.Biasanya jenis gardu ini bermacam-macam bentuknya dengan berbagai pertimbangan yang sangat ekonomis serta pencegahan kontaminasi garam
Gardu Induk jenis pasang bawah tanah dimana hampir semua peralatan terpasang dalam bangunan bawah tanah.Biasanya alat pendinginnya terletak diatas tanah terletak dipusat kota seperti dijalan-jalan kota yang ramai dimana kebanyakan gardu induk ini dibangun dibawah jalan raya
Gardu induk jenis mobil yaitu dimana gardu jenis ini dilengkapi dengan peralatan diatas kereta hela (trailer).Gardu ini biasa digunakan jika ada gangguan disuatu gardu lain maka digunakan gardu jenis ini guna pencegahan beban lebih berkala dan juga biasa digunakan pada pemakaian sementara dilokasi pembangunan tenaga listrik.Maka dapat dikatakan bahwa gardu ini tidak dijadikan sebagai gardu utama melainkan sebagai gardu induk cadangan (sebagai penghubung yang dapat berpindah-pindah)
Jenis Gardu Induk Berdasarkan Isolasi Busbar:
1. Gardu Induk Konvensional adalah Gardu Induk yang peralatan   instalasinya      berisolasikan udara bebas karena sebagian   besar peralatannya    terpasang di luar gedung (switch yard) dan         sebagian kecil di dalam   gedung (HV cell, dll) dan memerlukan areal  tanah yang relatif   luas.
2. Gardu Induk GIS (Gas Insulated Switchgear) adalah suatu gardu induk yang semua peralatan switchgearnya berisolasikan gas SF-6 , karena           sebagian besar peralatannya terpasang di dalam           gedung dan dikemas dalam tabung
Gardu Induk Berdasarkan Sistem Busbar
Busbar atau rel adalah titik pertemuan/hubungan trafo-trafo tenaga, SUTT, SKTT dan peralatan listrik lainnya untuk menerima dan menyalurkan tenaga listrik/daya listrik. Berdasarkan busbar gardu induk dibagi menjadi:

1. Gardu Induk dengan sistem ring busbar
2. Gardu Induk dengan busbar tunggal / single busbar
3. Gardu Induk dengan busbar ganda / double busbar
4. Gardu Induk dengan satu setengah / one half busba

sumber: http://www.pln.co.id/p3bjawabali/?p=451

SUTET adalah singkatan dari Saluran Udara Tegangan Ekstra Tinggi dengan kekuatan 500 kV yang ditujukan untuk menyalurkan energi listrik dari pusat-pusat pembangkit yang jaraknya jauh menuju pusat-pusat beban sehingga energi listrik bisa disalurkan dengan efisien.
Berbagai macam kekhawatiran muncul akan dampak SUTET terhadap kesehatan bagi penduduk yang tinggal di wilayah yang dilewati jalur SUTET.

Penelitian dan dampak

• Hasil penelitian yang sangat mempengaruhi pandangan masyarakat dunia tentang hubungan kanker otak pada anak dengan paparan medan elektromagnetik adalah hasil penelitian Wertheimer dan Leper tahun 1979, yang sempat menggoncangkan dunia karena risiko positif yang dilaporkannya. Sejak penelitian tersebut, berbagai studi epidemiologi dan laboratorium lainnya dilakukan sebagai replikasi dan eskpansi penelitian Wertheimer di berbagai negara. Namun hasil yang didapat justru beragam, bahkan sebagian besar bersifat kontradiktif. Dilaporkan, studi Feyching dan Ahlboum, 1993, meta analisisnya merupakan penelitian yang mendukung hasil Wertheimer, sedangkan studi National Cancer Institute (NCI) tahun 1997 di Amerika Serikat, studi Kanada 1999, studi Inggris 1999-2000 dan studi Selandia Baru menemukan hasil yang tidak mendukung Wertheimer.

• Sebuah studi yang dilakukan oleh Dr. Gerald Draper dan koleganya dari Chilhood Cancer Research Group di Oxford University dan Dr. John Swanson, penasehat sains di National Grid Transco, menemukan bahwa anak-anak yang tinggal kurang dari 200 meter dari jalur tegangan tinggi, saat dilahirkan memiliki resiko menderita leukimia sebesar 70 persen daripada yang tinggal dari jarak 600 meter atau lebih. Ditemukan lima kali lipat lebih besar kasus leukimia pada bayi yang dilahirkan di daerah sekitar SUTET atau sebesar 400 dalam setahun dari 1 persen jumlah penduduk yang tinggal di daerah tersebut. Secara keseluruhan, anak-anak yang hidupnya dalam radius 200 meter dari tiang tegangan tinggi sekitar 70 persen diantaranya terkena leukimia dan yang hidup antara 200-600 meter sekitar 20 persen dibandingkan dengan yang tinggal lebih dari 600 meter. Walaupun demikian, peningkatan resiko leukemia masih ditemukan pada jarak dimana besar medan listrik bernilai di bawah kondisi di dalam rumah, sehingga disimpulkan bahwa peningkatan resiko leukemia tidak diakibatkan oleh medan listrik atau medan magnet yang diakibatkan oleh SUTET

• Berdasarkan hasil penelitian Dr. dr. Anies, M.Kes. PKK, pada penduduk di bawah SUTET 500 kV di Kabupaten Pekalongan, Kabupaten Pemalang, dan Kabupaten Tegal (2004) menunjukkan bahwa besar risiko electrical sensitivity pada penduduk yang bertempat tinggal di bawah SUTET 500 kV adalah 5,8 kali lebih besar dibandingkan dengan penduduk yang tidak bertempat tinggal di bawah SUTET 500 kV. Secara umum dapat disimpulkan bahwa pajanan medan elektromagnetik yang berasal dari SUTET 500 kV berisiko menimbulkan gangguan kesehatan pada penduduk, yaitu sekumpulan gejala hipersensitivitas yang dikenal dengan electrical sensitivity berupa keluhan sakit kepala (headache), pening (dizziness), dan keletihan menahun (chronic fatigue syndrome). Hasil penemuan Anies menyimpulkan bahwa ketiga gejala tersebut dapat dialami sekaligus oleh seseorang, sehingga penemuan baru ini diwacanakan sebagai "Trias Anies".

• Corrie Wawolumaya dari Bagian Ilmu Kedokteran Komunitas Fakultas Kedokteran Universitas Indonesia pernah melakukan penelitian terhadap pemukiman di sekitar SUTET. Hasilnya tidak ditemukan hubungan antara kanker leukemia dan SUTET
• John Moulder mencoba menarik kesimpulan dari ratusan penelitian tentang dampak SUTET terhadap kesehatan. Moulder menyimpulkan bahwa tidak ada hubungan sebab akibat antara medan tegangan listrik dan kesehatan manusia (termasuk kanker). Walaupun demikian medan tegangan listrik belum bisa dibuktikan benar-benar aman. Selain itu disepakati juga bahwa jika ada bahaya kesehatan terhadap manusia, maka itu hanya terjadi pada sebagian kecil kelompok

• WHO berkesimpulan bahwa tidak banyak pengaruh yang ditimbulkan oleh medan listrik sampai 20 kV/m pada manusia dan medan listrik sampai 100 kV/m tidak mempengaruhi kesehatan hewan percobaan. Selain itu, percobaan beberapa sukarelawan pada medan magnet 5 mT hanya memiliki sedikit efek pada hasil uji klinis dan fisik

Pengertian Sistem Kelistrikan Body

Sistem kelistrikan body adalah instalasi dari berbagai rangkaian penerangan pada kendaraan. Rangkaian sistem kelistrikan body tersebut, antara lain sistem penerangan lampu kepala, lampu kota, lampu tanda belok, lampu hazzard, lampu plat nomor, lampu rem, dan lampu mundur.

Bagian-bagian pada Sistem Kelistrikan Body

1. Lampu Kepala
Lampu ini ditempatkan di depan kendaraan, berfungsi untuk menerangi jalan pada malam hari. Umumnya lampu kepala dilengkapi lampu jarak jauh dan jarak dekat. Nyala lampu jarak jauh dan jarak dekat dikontrol oleh dimmer switch. Lampu kepala menyala bersamaan dengan lampu belakang melalui saklar tarik atau putar. Lampu kepala yang dipakai ada dua tipe, yaitu tipe sealed beam dan bola lampu. Jenis Sealed beam banyak dipakai pada kendaraan yang kostruksinya filamen, kaca dan reflektornya menjadi satu kesatuan. Tipe bola lampu banyak digunakan sebagai lampu depan pada sepeda motor.
2. Lampu Kota
Lampu kota (lampu posisi) pada kendaraan bermotor dapat dinyalakan sendiri dan dapat juga menyala bila lampu kepala dinyalakan. Tujuannya adalah bila malam hari atau gelap, pengendara atau orang lain dapat dengan cepat mengetahui lebar atau tinggi kendaraan (untuk kendaraan jenis truk dan bus). Karena kegunaannya untuk mengetahui lebar dan tinggi kendaraan, posisi lampu kota harus berada di bagian ujung dari bagian yang terlebar dan tertinggi dari kendaraan . Ada beberapa lampu pada kendaraan yang dapat menyala bersama lampu kota atau posisi, di antaranya lampu penerangan papan instrumen dan lampu plat nomor bagian belakang. Arus lampu plat nomor selalu dihubungkan dengan lampu kota sebelah kanan dengan maksud bila lampu kota sebelah kanan belakang mati atau tidak menyala, masih ada tanda yang lain tentang lebar kendaraan.
Penggunaan bola lampu dan fuse Dalam satu unit kendaraan bermotor (mobil), pada saat lampu kota atau posisi dinyalakan, jumlah daya lampu yang diperlukan adalah:

Nama Komponen	Daya Lampu
4 buah bola lampu kota 2 buah bola lampu plat Nomor 2 buah bola lampu instrumen	4 X 8 Watt = 32 Watt 2 X 3 Watt = 6 Watt 2 X 3 Watt = 6 Watt

Sekring yang terpasang untuk lampu kota (Tail Fuse) adalah 1,5 X daya lampu (1,5 X 44 Watt = 66 Watt). Kebutuhan sekring yang ada di pasaran adalah 10 Amper, maka pemilihan sekring yang tepat adalah 10 Amper.
3. Lampu Tanda Belok
Lampu tanda belok atau sein dan lampu hazzard adalah dua sistem tanda yang berbeda, tetapi menggunakan komponen yang sama. Sistem ini terdiri atas empat buah bola lampu berwarna kuning, yaitu

1. 1 bola lampu kiri depan
2. 1 bola lampu kiri belakang
3. 1 bola lampu kanan depan
4. 1 bola lampu kanan belakang

Agar sistem tanda ini berfungsi dengan baik, lampu-lampu tersebut harus dapat menyala dan berkedip sempurna, yaitu selama 1 menit adalah 60 kali kedipan. Hal ini bisa terjadi bila arus yang masuk ke bola lampu berupa arus putus-hubung yang diperoleh dari alat pengedip (flasher). Bila saklar lampu tanda belok dioperasikan ke kiri atau ke kanan, lampu yang berkedip kiri saja atau kanan saja. Saklar tersebut biasanya terletak di bawah lingkar kemudi dan dirakit di batang kemudi. Bila saklar lampu hazzard dioperasikan atau difungsikan, lampu yang berkedip adalah kiri dan kanan secara bersamaan. Saklar lampu hazzard biasanya terletak di bagian batang kemudi sebelah depan. Perbedaan kedua sistem tersebut adalah dari fungsinya, lampu tanda belok dipergunakan bila kendaraan akan mengubah arah atau berbelok, sedangkan lampu hazzard digunakan bila dalam keadaan bahaya. Misalnya mobil sedang menarik atau ditarik mobil lain, mobil berhenti darurat karena ada kerusakan. Oleh karena itu, lampu hazzard harus dapat dinyalakan tanpa harus menyalakan kunci kontak.
4. Lampu Rem
Lampu rem pada kendaraan bermotor biasanya berwarna merah dan ditempatkan di bagian belakang yang menyatu dengan lampu kota atau posisi. Daya rem harus lebih besar daripada lampu posisi. Misalnya bola lampu dobel filamen dengan tulisan 8/21 w 12V berarti daya lampu kota 8 w dan lampu rem 21 W dengan tujuan pada saat lampu kota atau posisi menyala dan mobil sedang direm, akan terjadi perubahan sinar lampu terlihat menyala lebih terang. Lampu rem akan selalu menyala bila pedal rem diinjak karena pada saat pedal rem diinjak, tekanan tuas pedal rem cenderung ke posisi atas (tidak mengerem).
5. Lampu Mundur
Lampu mundur pada kendaraan bermotor berfungsi di samping untuk memberi tanda mundur pada kendaraan yang berada di belakangnya, juga berfungsi untuk menerangi bagian belakang mobil tersebut. Agar nyala lampu tersebut bisa dibedakan dengan lampu yang lain, warna dari lampu mundur adalah putih. Supaya dapat terlihat jelas pada jarak yang cukup jauh, daya lampu yang terpasang sebesar 23 Watt. Lampu mundur hanya dapat menyala bila mesin hidup ( kunci kontak “ON” ) dan gigi transmisi pada posisi mundur.

Komponen Pendukung

1. Baterai
Baterai berfungsi sebagai sumber arus searah DC (Dirrect Current) pada sistem kelistrikan otomotif. Umumnya baterai yang digunakan sebagai sumber tenaga pada sistem kelistrikan otomotif mempunyai tegangan 12 Volt dan kapasitasnya berkisar 40–70 AH (Ampere Hour).
Baterai mempunyai 2 kutub, yaitu kutub (+) dan kutub (-). Kutub (+) diberi kode 30 dan kutub (-) atau minus diberi kode 31.
2. Kunci Kontak (Switch)
Kelistrikan otomotif pada mobil menggunakan kunci kontak (Ignition Swtch) sebagai saklar utama yang menghubungkan semua sistem kelistrikan dengan sumber tenaga (baterai).
Kunci kontak mempunyai beberapa posisi, yaitu ; Off : terputus dari sumber tegangan (baterai) ACC : terhubung dengan arus baterai , tetapi hanya untuk kebutuhan accecoris ON / IG : terhubung ke sistem pengapian (Ignition ) START : untuk start
3. Saklar
Saklar di atas dapat dioperasikan dengan cara menekan dan melepas atau menarik dan melepas sehingga kontak gerak akan berpindah dari 56a ke 56b atau sebaliknya. Bila saklar tersebut mempunyai 3 posisi berhenti, pada posisi tidak ditarik (posisi 0), tidak ada kontak yang berhubungan dengan 30 (+ baterai). Bila ditarik 2 kali (posisi 2), kontak 30 (+ Baterai) akan berhubungan dengan 56 (ke saklar dim).
4. Sekring (fuse)
Sekring adalah suatu komponen kelistrikan yang berfungsi untuk membatasi beban arus yang berlebihan. Selain itu, untuk menghindari terjadinya kerusakan pada rangkaian saat terjadi konsleting atau hubungan singkat. Dengan adanya sekring (fuse) rangkaian kelistrikan, bola lampu, kabel-kabel, relay, fleser, dan yang lainnya tidak akan rusak bila terjadi kelebihan arus atau terjadi hubungan singkat karena sekring akan putus terlebih dahulu. Jenis sekring ada bermacam-macam, baik bentuk (konstruksi) maupun jenis filamennya.


5. Pengedip (Flaser)
Pengedip (flaser) digunakan untuk memutus dan menghubungkan arus secara otomatis pada rangkaian lampu tanda belok sehingga lampu akan berkedip. Jenis pengedip (flaser) ada dua, yaitu jenis bimetal dan magnet.



6. Relay
Relay adalah saklar elektrik yang digunakan untuk memutus dan menghubungkan arus secara elektrik. Cara kerjanya, bila dialiri arus listrik, kumparan akan menjadi magnet sehingga kontak poin tertarik dan terhubung. Ada dua jenis relay, yaitu relay bila dialiri arus listrik kontak poin akan terhubung dan relay bila dialiri arus listrik akan terputus.

7. Kabel Penghubung
Kabel adalah suatu komponen yang digunakan untuk menghubungkan komponen satu dengan komponen yang lainnya yang terbuat dari tembaga dan diberi isolasi supaya tidak terjadi konseleting. Diameter kabel terdiri atas berbagai ukuran. Penggunaan kabel berbeda-beda ukurannya, bergantung pada berapa besar arus yang mengalir. Bila arus yang mengalir besar, berarti harus menggunakan kabel yang berdiameter besar, tetapi bila arus yang mengalir kecil, cukup menggunakan kabel yang berdiameter kecil.

 Sumber: http://m-edukasi.net

Kondisi kelebihan elektron dan hole tersebut bisa terjadi dengan mendoping material dengan atom dopant. Sebagai contoh untuk mendapatkan material silikon tipe-p, silikon didoping oleh atom boron, sedangkan untuk mendapatkan material silikon tipe-n, silikon didoping oleh atom fosfor. Ilustrasi dibawah menggambarkan junction semikonduktor tipe-p dan tipe-n.

• kaca pelindung dan material adhesive transparan yang melindungi bahan sel surya dari keadaan lingkungan
• material anti-refleksi untuk menyerap lebih banyak cahaya dan mengurangi jumlah cahaya yang dipantulkan
• semi-konduktor P-type dan N-type (terbuat dari campuran Silikon) untuk menghasilkan medan listrik
• saluran awal dan saluran akhir (tebuat dari logam tipis) untuk mengirim ke perabot listrik.

Energi surya dapat diaplikasikan hampir di semua peralatan yang menggunakan listrik. Misalnya untuk rumah tangga : lampu, TV, kulkas, kipas angin, radio, pompa air, komputer. Fasilias Umum: Lampu jalan, Trafficlight, Wifi, Rest area, dll

•       Panel surya terbuat dari beberapa bahan yang tidak ramah lingkungan.
